[MySQL] ERD 비식별 관계/식별 관계



비식별(약한) 관계

• 개체가 독립적
• 두 테이블에 관계가 성립
• 외래키가 기본키에 참여하지 않음
• 부모 테이블의 기본키나 유니크 키를 자식 테이블이 외래키로 이용
  즉, 부모 데이터가 없어도 자식 테이블에 데이터를 추가할 수 있음
• 구조변경에 자유롭지만 데이터 정합성을 위한 로직이 따로 필요

식별(강한) 관계

• 하나의 개체가 다른 개체 없이 독립적으로 존재하지 못함
• 외래키가 기본키에 참여
• 부모 테이블의 기본키나 유니크 키를 자식 테이블이 자신의 기본키로 사용한다.
• 데이터의 정합성 유지를 DB에서 검증가능하나 구조 변경에 어려움이 있다.

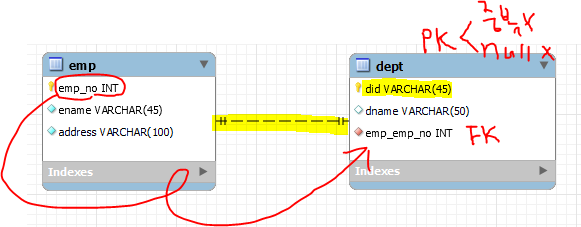

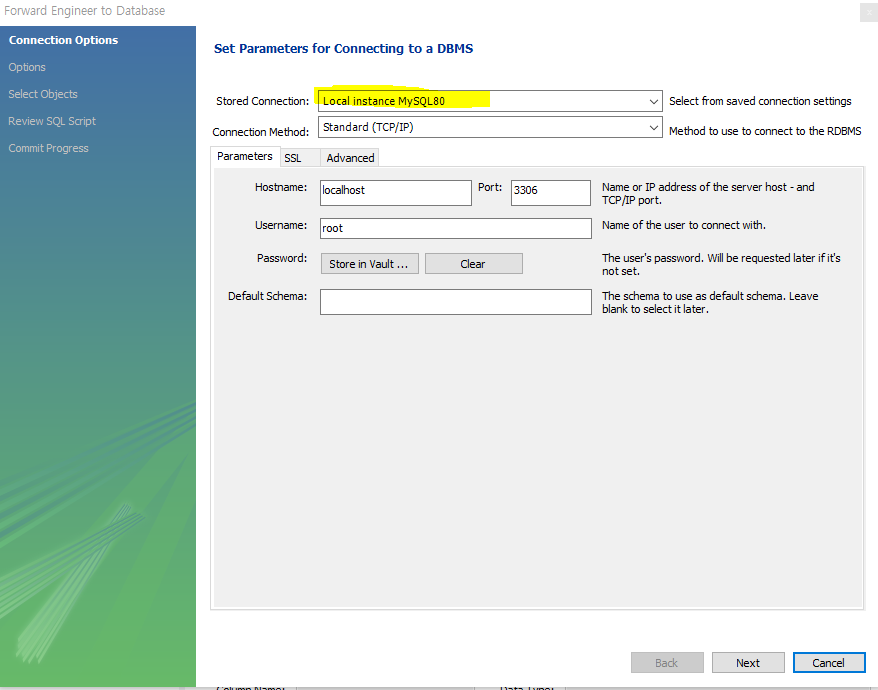

Forward Enginner 툴로 DB 생성

워크벤치로 DB 생성을 할 수 있지만 공부 단계니까 그냥 직접 쓸거임 !

그냥 이런 기능이 있어서 적어둔것

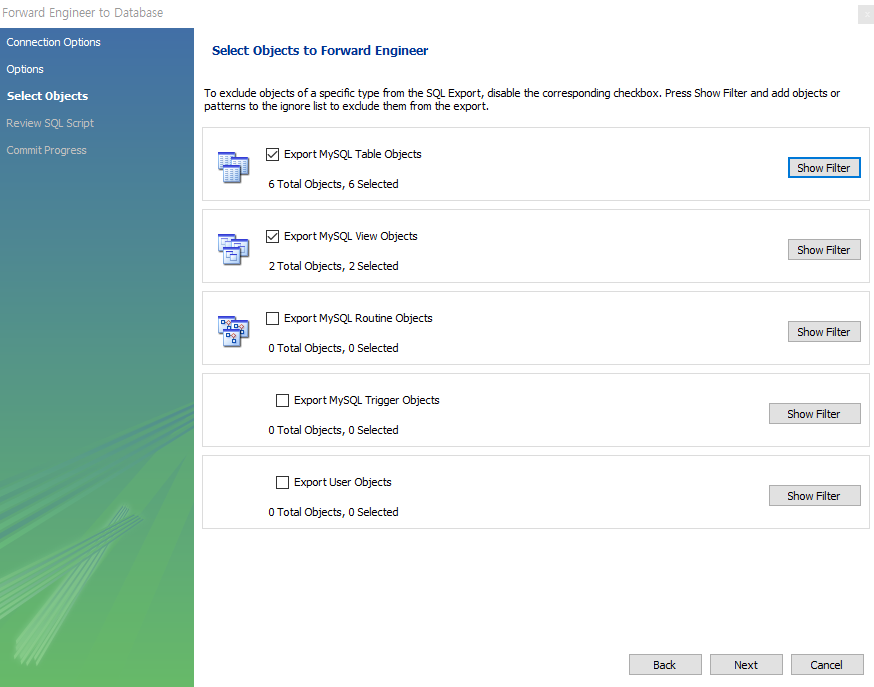

메뉴탭 databasc - forward enginner

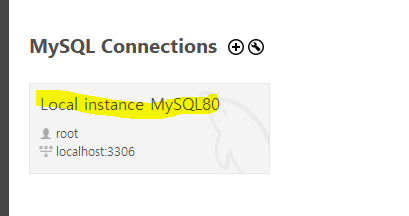

DB 선택

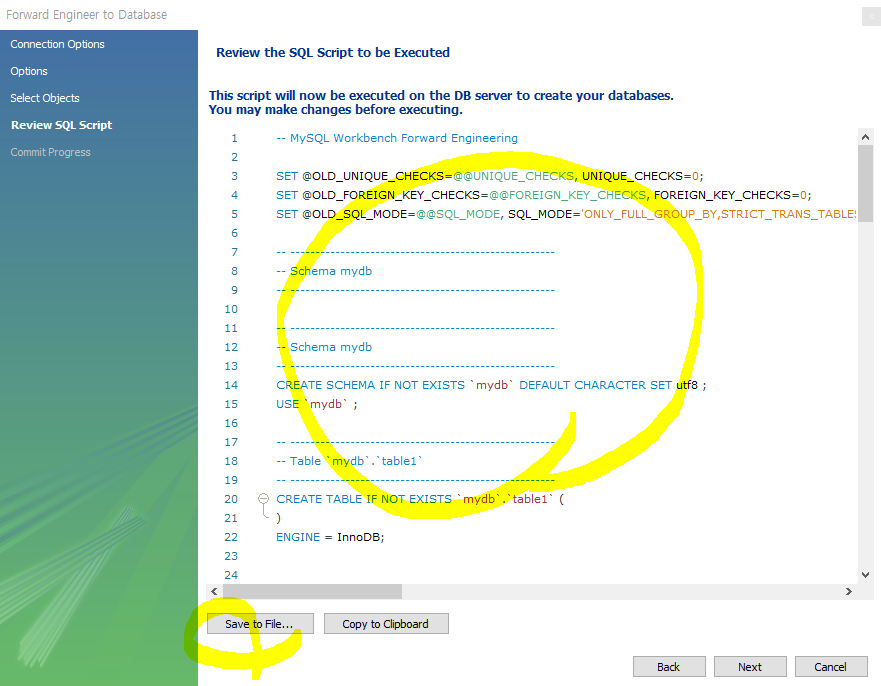

옵션 패스



# DB 선택
use myDB;
commit;



# 테이블 조회
select * from emp;
select * from dept;

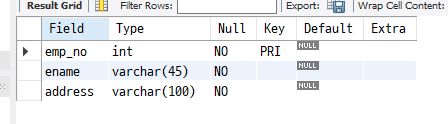

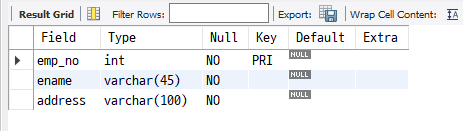

# 테이블 구조 확인
desc emp;
desc dept;





# 로우
insert into emp values(1, '홍길동', '서울 강남구');

insert into dept values('d001', '홍보부', 1);
insert into dept values('d002', '개발부', 2); # error ! 외래키 제약조건 위배
insert into dept(did, dname) values('d003', '기획실');



# 테이블 조회

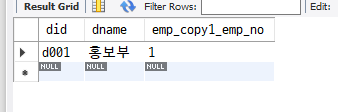

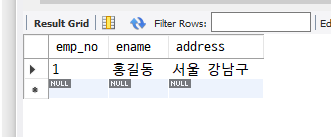

select * from emp_copy1;
select * from dept_copy1;

# 테이블 구조 확인
desc emp_copy1;
desc dept_copy1;



# 로우
insert into emp_copy1 values(1, '홍길동', '서울 강남구');

insert into dept_copy1 values('d001', '홍보부', 1);
insert into dept_copy1 values('d002', '개발부', 2); # error ! 외래키 제약조건 위배
insert into dept_copy1(did, dname) values('d003', '기획실'); # Error Code: 1364. Field 'emp_copy1_emp_no' doesn't have a default value

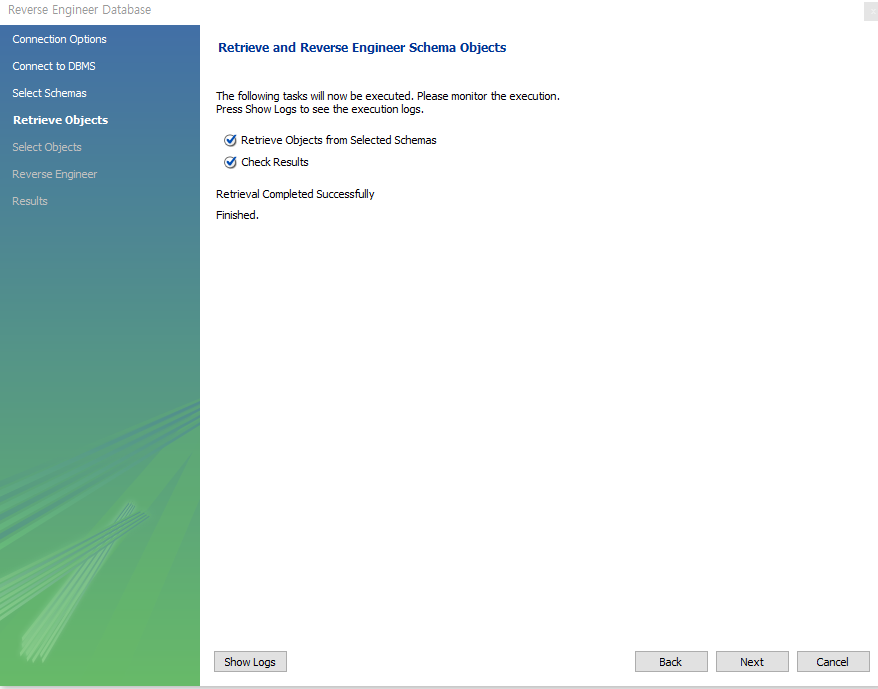

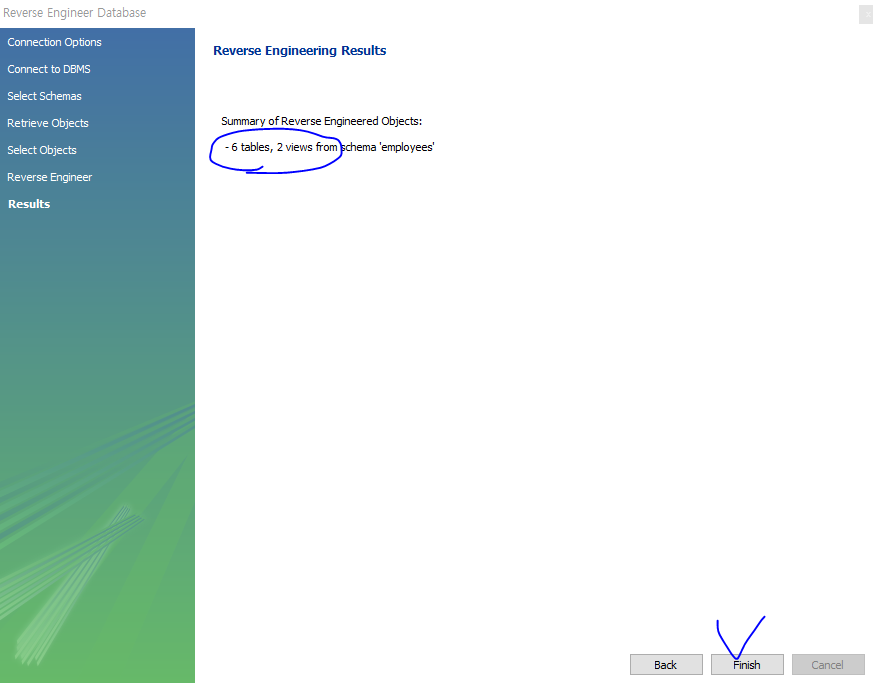

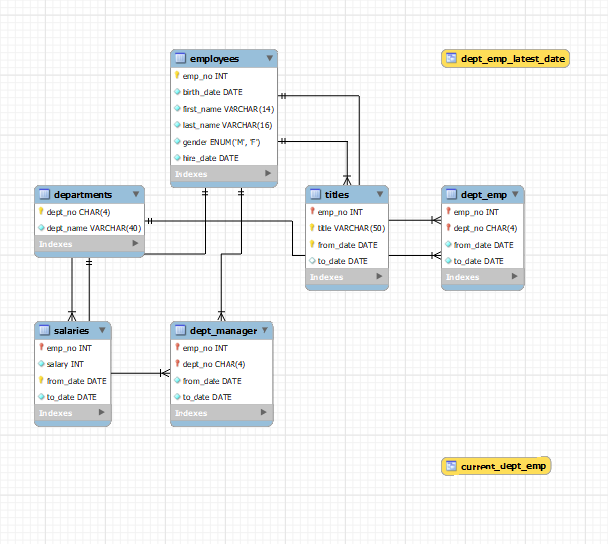

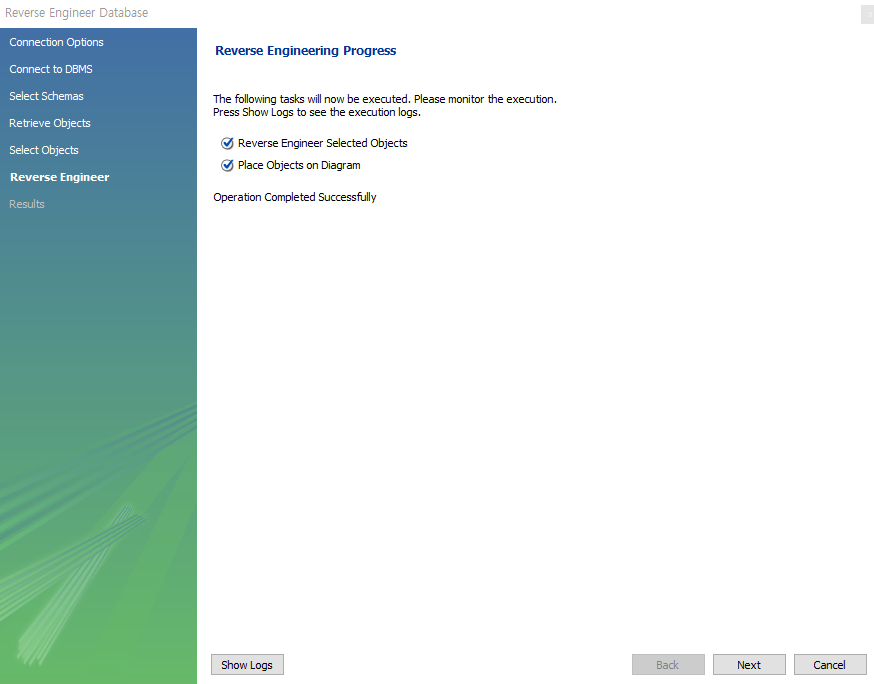

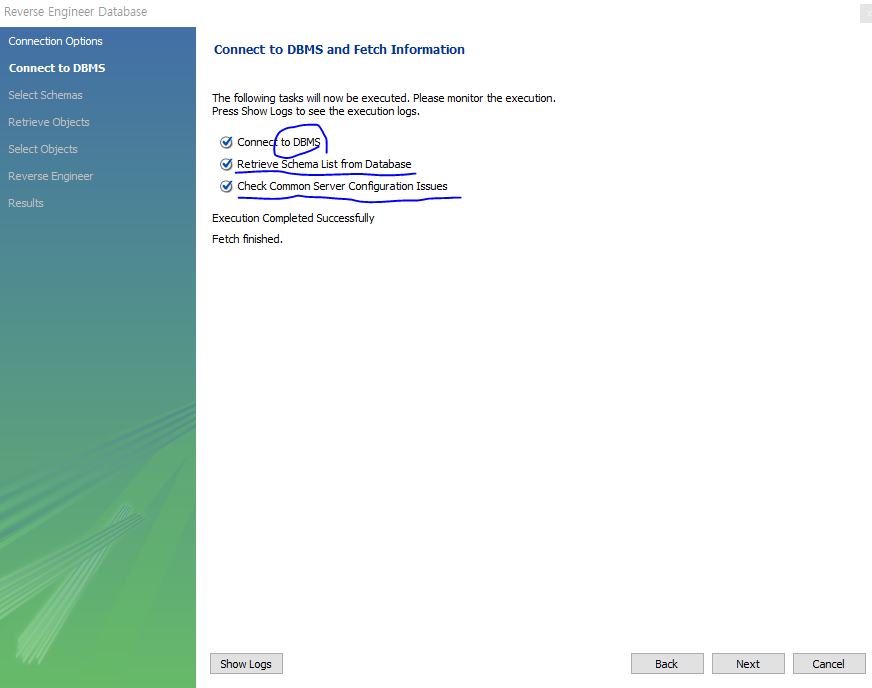

Revere Enginner 툴로 erd 만들기

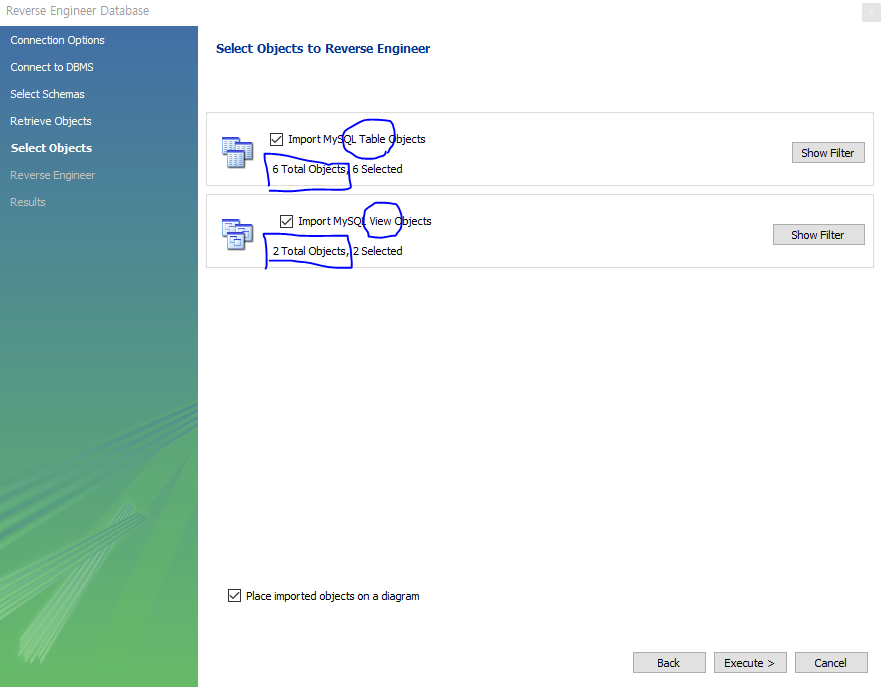

erd 만들 db 선택

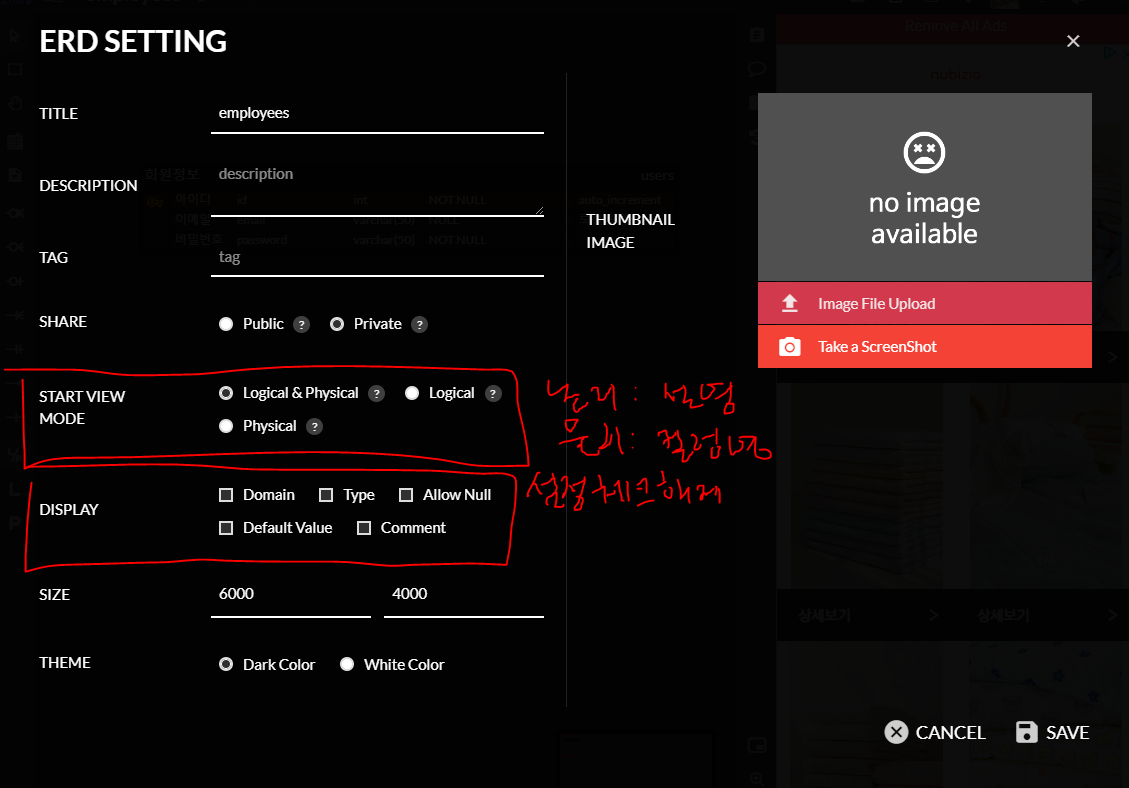

ERD CLOUD

https://www.erdcloud.com/

ERDCloud

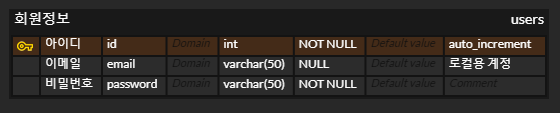

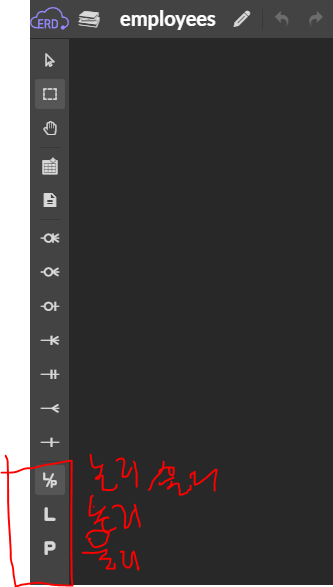

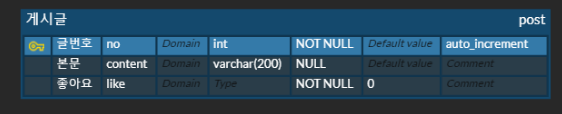

논리적 : 컬럼에 한글로 설명

물리적 : 컬럼에 영어로 지정



번호	이름	설명
1	Zero or One or Many	0 아님 1 아님 여러개
2	Zero or Many	0 아님 여러개
3	Zero or One	0 아님 1개
4	One or Many	1개 또는 여러개
5	One Only	반드시 한개
6	Many	2개 이상
7	One	1개

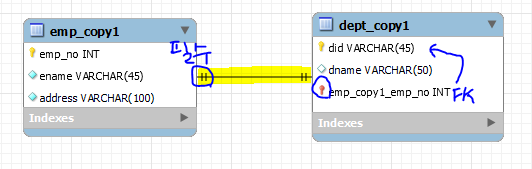

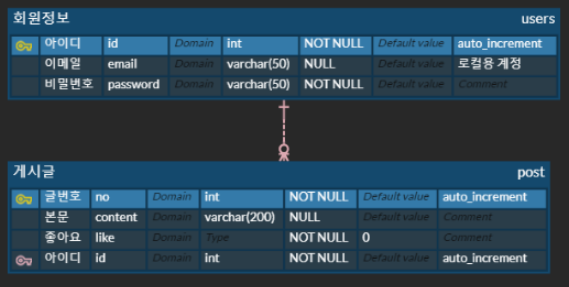

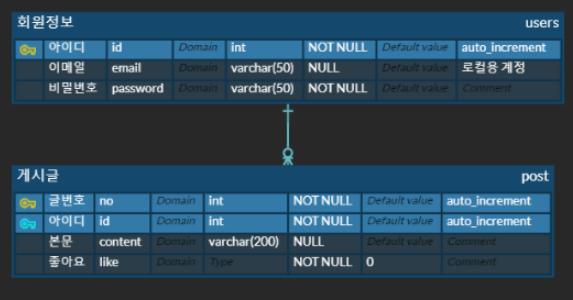

비식별 관계



식별 관계

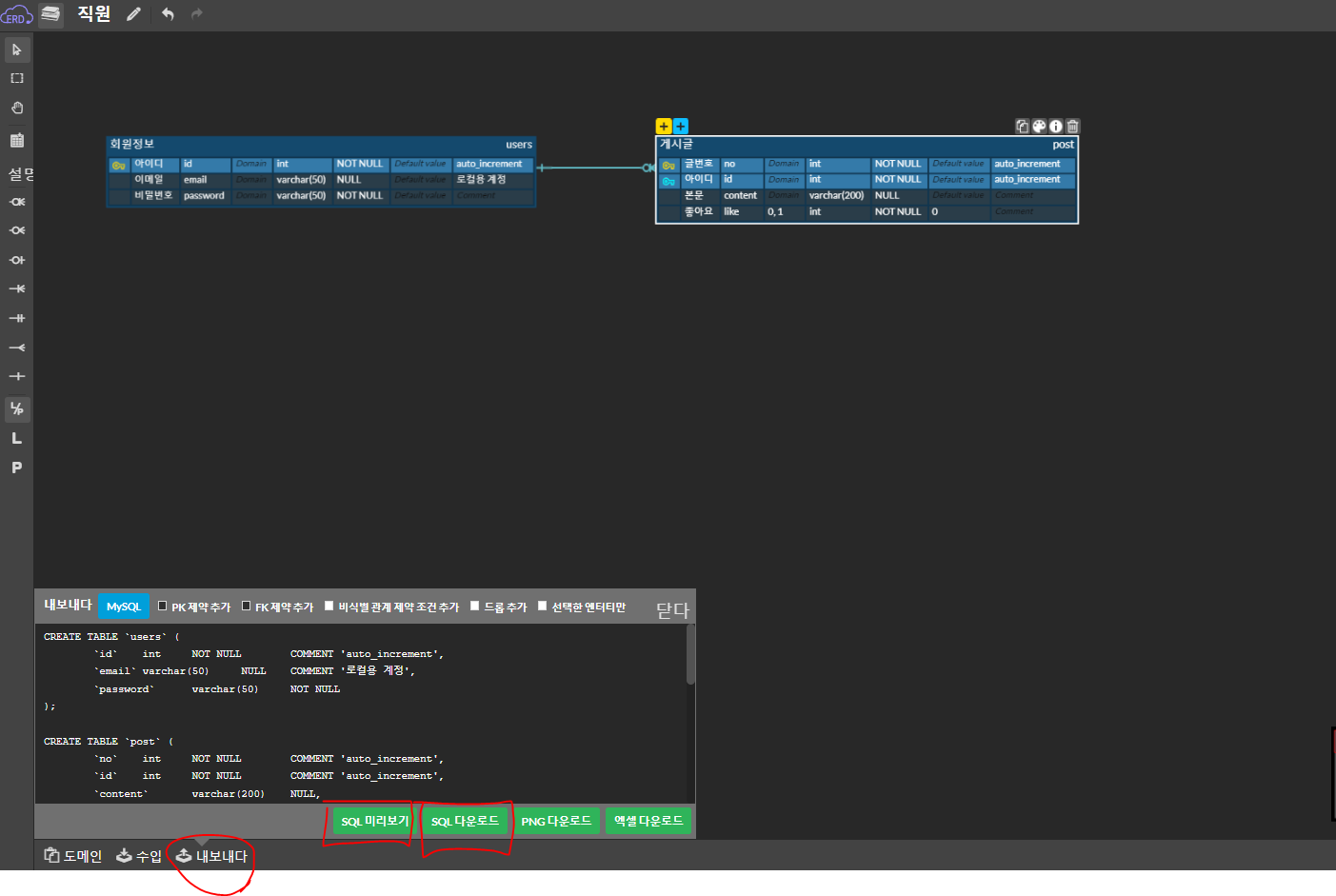

내보내기

기능만 알고 쓰지 않기
